Einzel-Endmaße aus Spezialstahl, gehärtet, Güte 0, 125 - 1000 mm
· aus Spezialstahl, gehärtet
· Querschnitt 35 x 9 mm
· Genauigkeit nach DIN EN ISO 3650
Single block gauges made of special steel hardened, degree 0, 125 - 1000 mm
· made of special steel, hardened
· dimension 35 x 9 mm
· accuracy to DIN EN ISO 3650

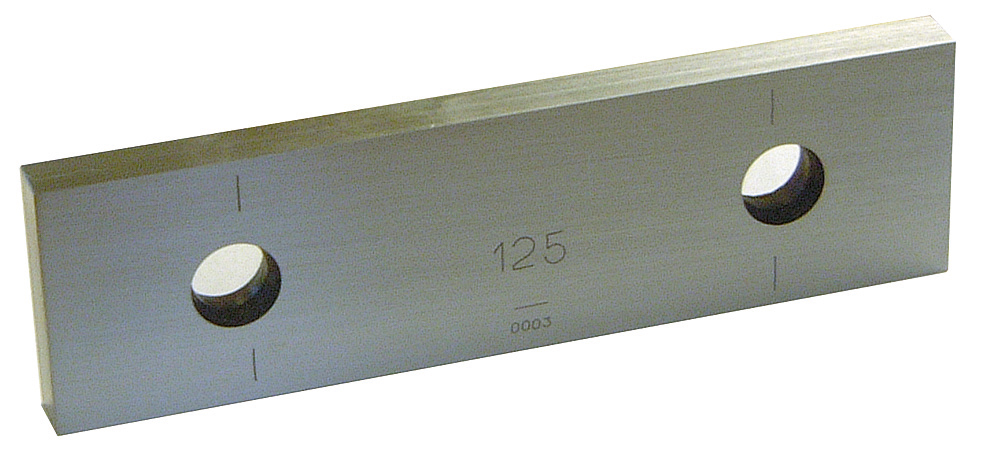

Einzel-Endmaße aus Spezialstahl, gehärtet, Güte 1, 125 - 1000 mm
· aus Spezialstahl, gehärtet
· Querschnitt 35 x 9 mm
· Genauigkeit nach DIN EN ISO 3650
Single block gauges made of special steel hardened, degree 1, 125 - 1000 mm
· made of special steel, hardened
· dimension 35 x 9 mm
· accuracy to DIN EN ISO 3650
Einzel-Messstifte, ± 0,002 mm, nach Werksnorm 0,5-10,00 mm
· aus Spezialstahl
· Werkstatt-Ausführung
· Länge 50 mm
· Abmessung Stg. 0.01 mm
· im Etui (einzel)
Single pin gauges, ± 0.002 mm, works standard 0,5-10,00 mm
· made of special steel
· for workshop
· length 50 mm
· Size step 0.01 mm
· in case (single)

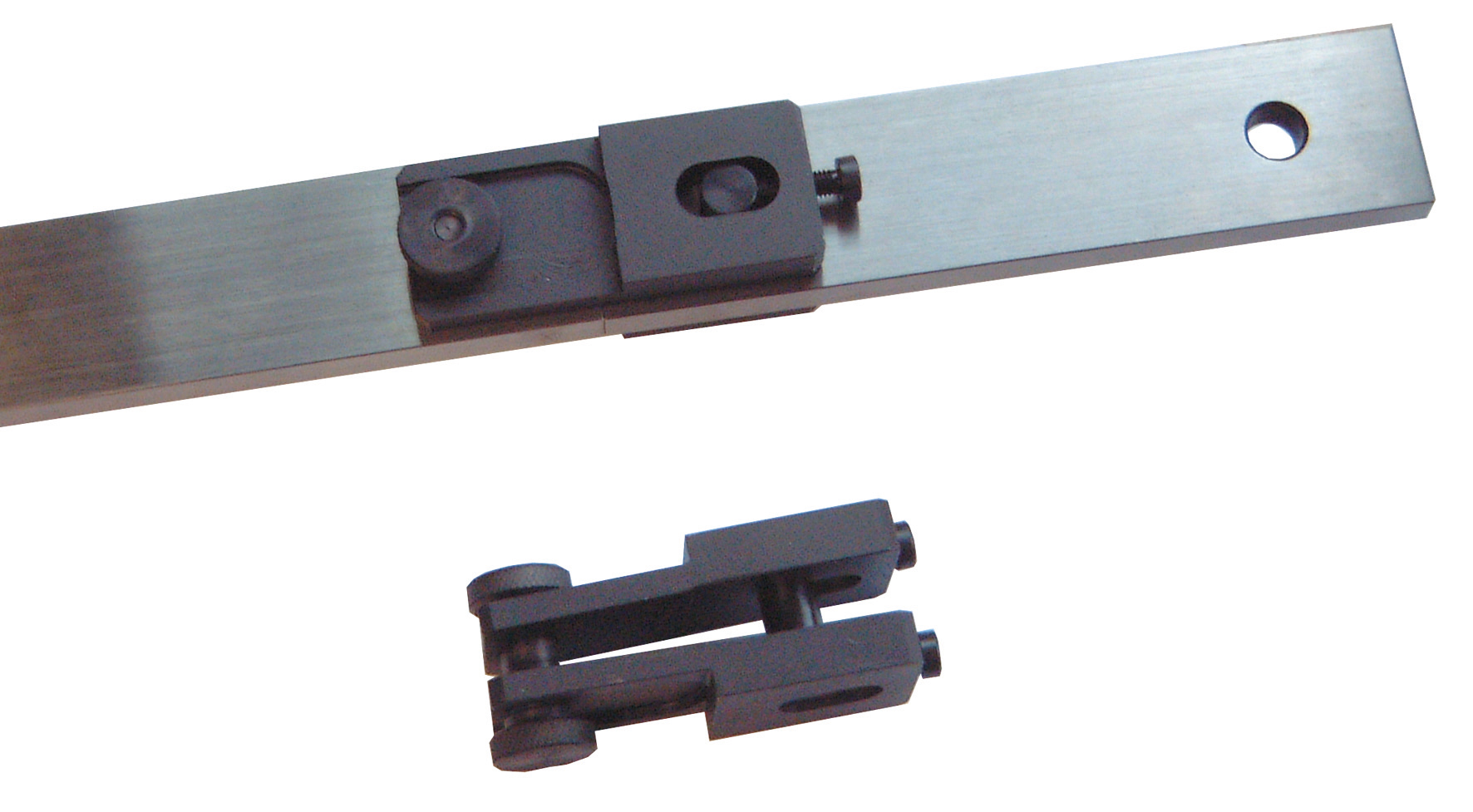

Endmaß-Verbinder ab 125mm · zur Verbindung von Endmaßen mit Verbindungsbohrungen Gauge connector 125 mm · for connection of gauge blocks with connection hole

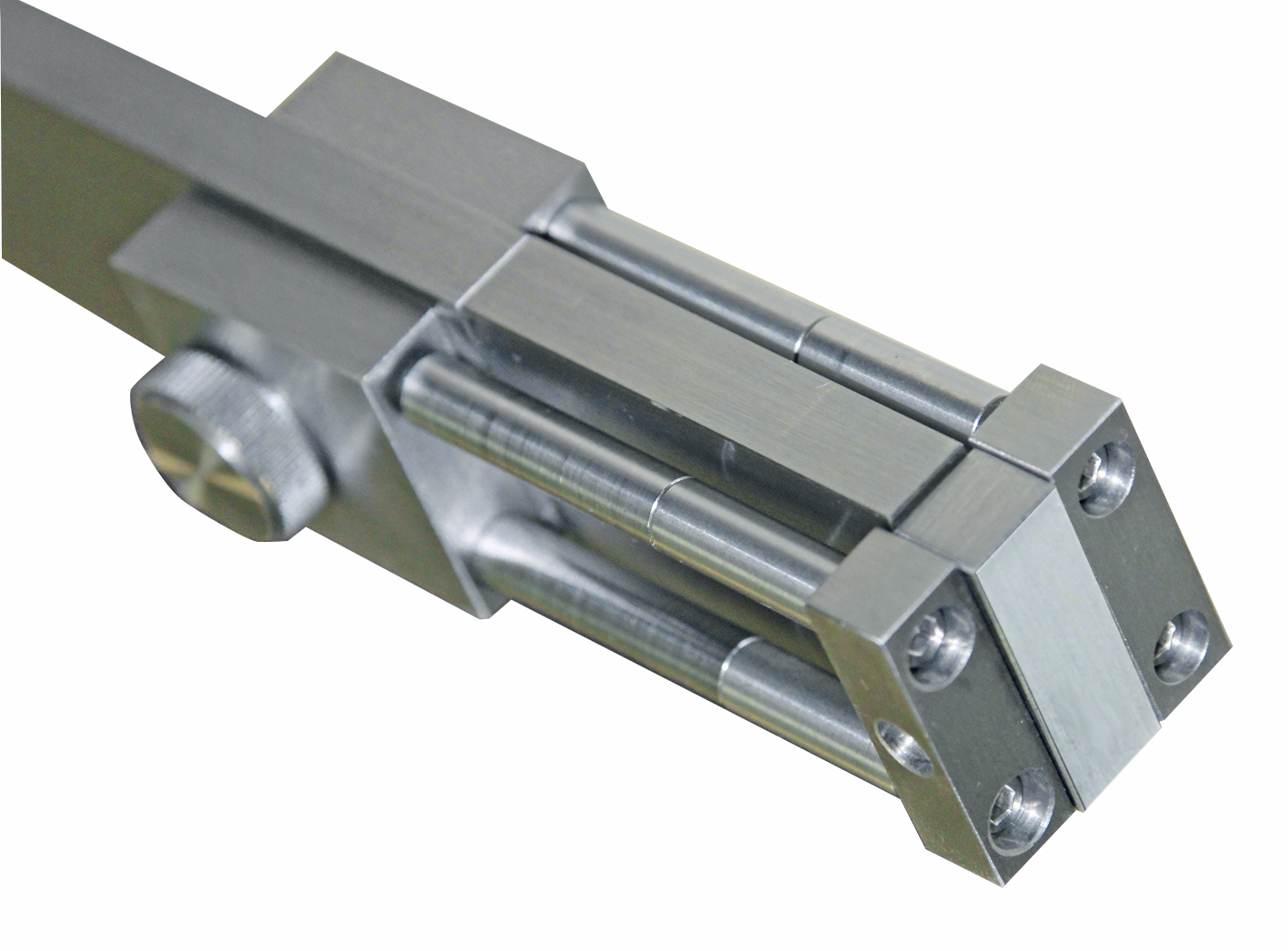

Endmaß-Verlängerung-Austausch-Endmaß 20 mm
· zur Verbindung von Endmaßen mit o. ohne Verbindungsbohrungen
· Passstück aus 10 mm Endmaß, Güte 1
· mit Verlängerungen 10 mm, 15 mm, 20 mm, 25 mm und 30 mm
Gauge extension-Exchange gauge block 20 mm
· for connection of gauge blocks with or without connection hole
· adapter piece made of gauge block, 10 mm, degree 1
· with extension 10 mm, 15 mm, 20 mm, 25 mm and 30 mm
Endmaß-Verlängerung-Verbinder für Endmaße ab 125 mm mit Endmaßen unter 100 mm
· zur Verbindung von Endmaßen mit o. ohne Verbindungsbohrungen
· Passstück aus 10 mm Endmaß, Güte 1
· mit Verlängerungen 10 mm, 15 mm, 20 mm, 25 mm und 30 mm
· max. erweiterbarer Bereich: 110 mm
Gauge extension- Connector for gauge blocks at 125 mm with gauge block under 100 mm
· for connection of gauge blocks with or without connection hole
· adapter piece made of gauge block, 10 mm, degree 1
· with extension 10 mm, 15 mm, 20 mm, 25 mm and 30 mm
· max. extended range 110 mm

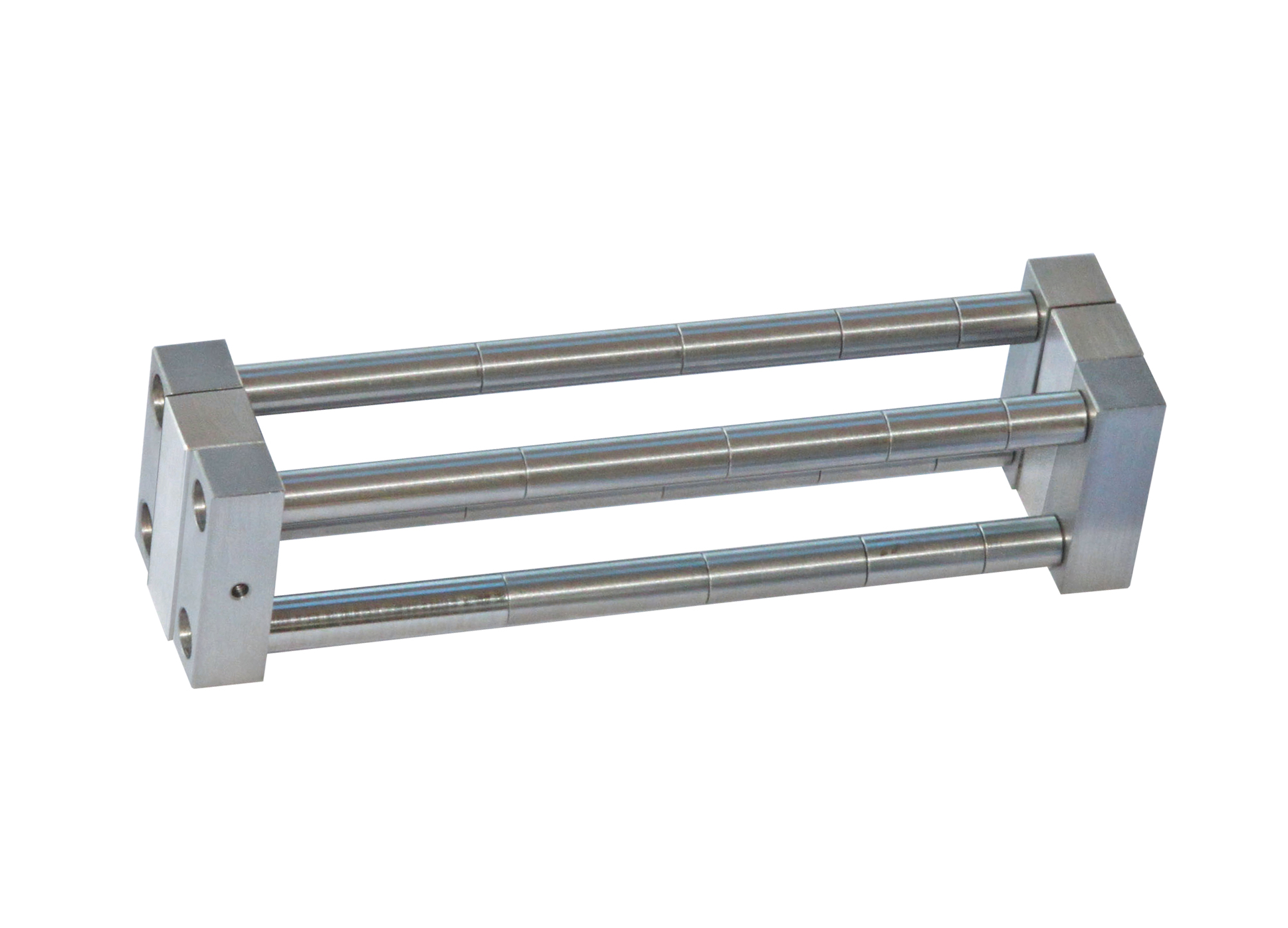

Endmaß-Verlängerung-Verbinder für Endmaße bis 100 mm
· zur Verbindung von Endmaßen mit o. ohne Verbindungsbohrungen
· Passstück aus 10 mm Endmaß, Güte 1
· mit Verlängerungen 10 mm, 15 mm, 20 mm, 25 mm und 30 mm
· max. einstellbares Maß 20 - 120 mm
Gauge extension- Connector for gauge block until 100 mm
· for connection of gauge blocks with or without connection hole
· adapter piece made of gauge block, 10 mm, degree 1
· with extension 10 mm, 15 mm, 20 mm, 25 mm and 30 mm
· max. adjustable range 20 - 120 mm
Endmaß-Verlängerung-Verlängerungssatz 4 x 100 mm (Stangen)
· zur Verbindung von Endmaßen mit o. ohne Verbindungsbohrungen
· Passstück aus 10 mm Endmaß, Güte 1
· mit Verlängerungen 10 mm, 15 mm, 20 mm, 25 mm und 30 mm
Gauge extension- Extension set 4 x 100
· for connection of gauge blocks with or without connection hole
· adapter piece made of gauge block, 10 mm, degree 1
· with extension 10 mm, 15 mm, 20 mm, 25 mm and 30 mm

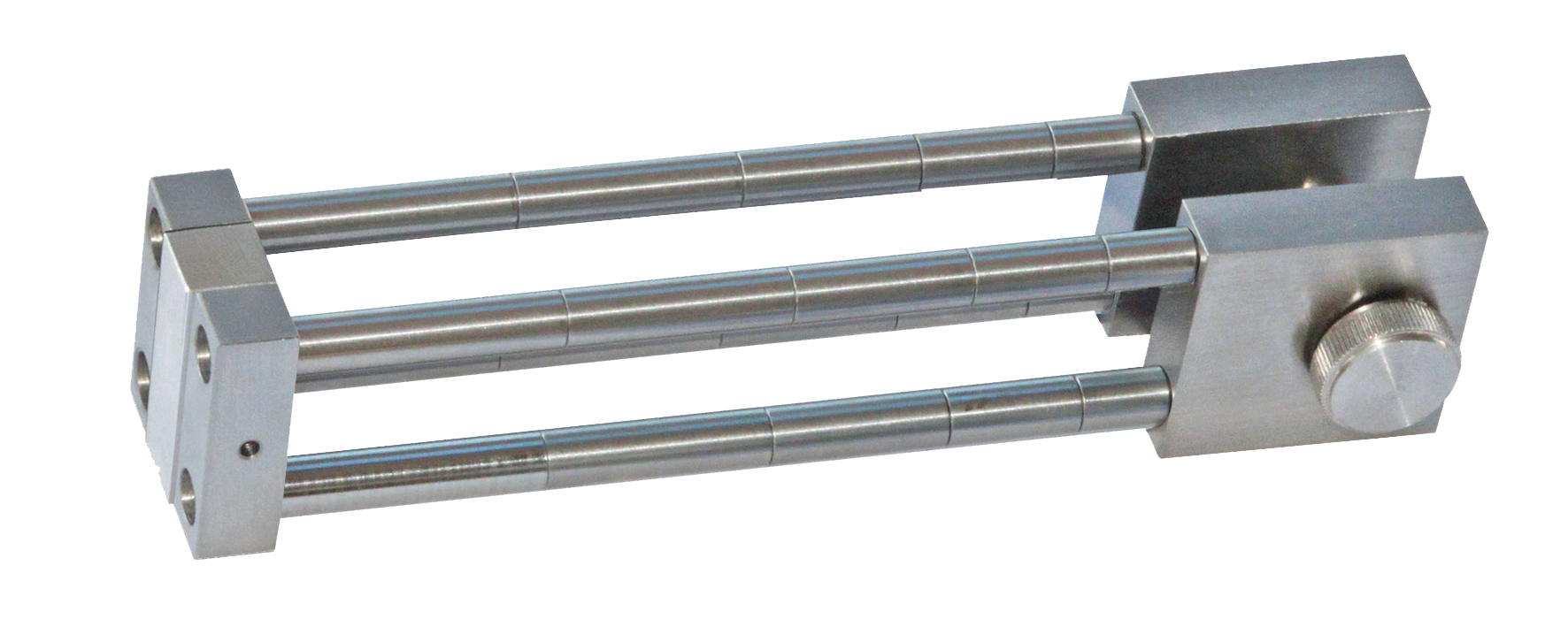

Endmaß-Verlängerungs-Satz
· zur Verbindung von Endmaßen mit o. ohne Verbindungsbohrungen
· Verbinder für Endmaße ab 125 mm mit Endmaßen unter 100 mm
· max. erweiterbarer Bereich: 110 mm
· Passstück aus 10 mm Endmaß, Güte 1
· mit Verlängerungen 10 mm, 15 mm, 20 mm, 25 mm und 30 mm
Gauge connector set
· for connection of gauge blocks with or without connection hole
· Connector for gauge blocks at 125 mm withgauge block under 100 mm
· max. extended range 110 mm
· adapter piece made of gauge block, 10 mm, degree 1
· with extension 10 mm, 15 mm,20 mm, 25 mm and 30 mm
Endmaß-Zubehör-Satz 12 tlg., Standardausführung · zur Nutzung von Endmaßen für die präzise Messung sowie Eichung von Messgeräten · Satz im Holzkasten · Standardausführung 1 x Endmaßhalter 0 - 50 mm 1 x Endmaßhalter 0 - 100 mm 1 x Endmaßhalter 100 - 200 mm je 2 x Messschnabel R 2 x 10, R 5 x 15, R 10 x 40 1 x Anreißspitze 1 x Zentrierspitze1 x Fußhalter Gauge accessories set, 12 pcs. Set, standard finish · for using of block gauges to measuring or adjustment of measuring instruments · set in wooden case · standard finish 1 x holder 0 - 50 mm 1 x holder 0 - 100 mm 1 x holer 100 - 200 mm 2 x jaws R 2 x 10, R 5 x 15, R 10 x 40 1 x scriber 1 x center point 1 x base

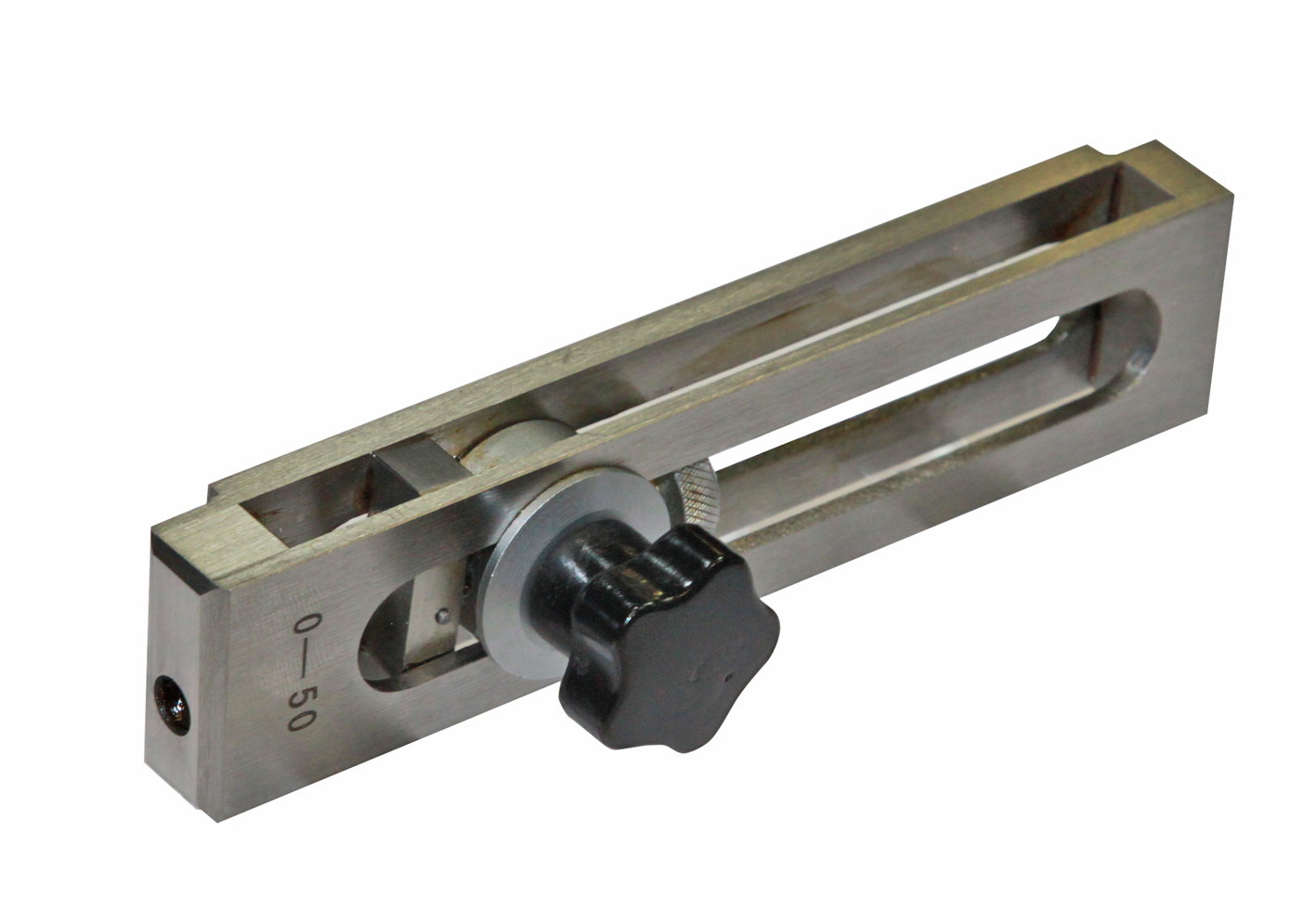

Endmaßhalter, massive Ausführung, 0 - 50 bis 700 - 1000 mm
· zur Nutzung von Endmaßen für die präzise Messung sowie Eichung von Messgeräten
· sehr stabile Ausführung
Gauge holder, solide design, 0 - 50 bis 700 - 1000 mm
· for using of gauge blocks to measuring or adjustment of measuring
· instruments solide design
Endmaßhalter, massive Ausführung, Fuß 110 x 65 x 35 mm · zur Nutzung von Endmaßen für die präzise Messung sowie Eichung von Messgeräten · sehr stabile Ausführung · nur für 0 - 50mm und 0 - 300 mm Gauge holder, solide design, Base 110 x 65 x 35 mm · for using of gauge blocks to measuring or adjustment of measuring · instruments solide design · only for 0 - 50mm and 0 - 300 mm

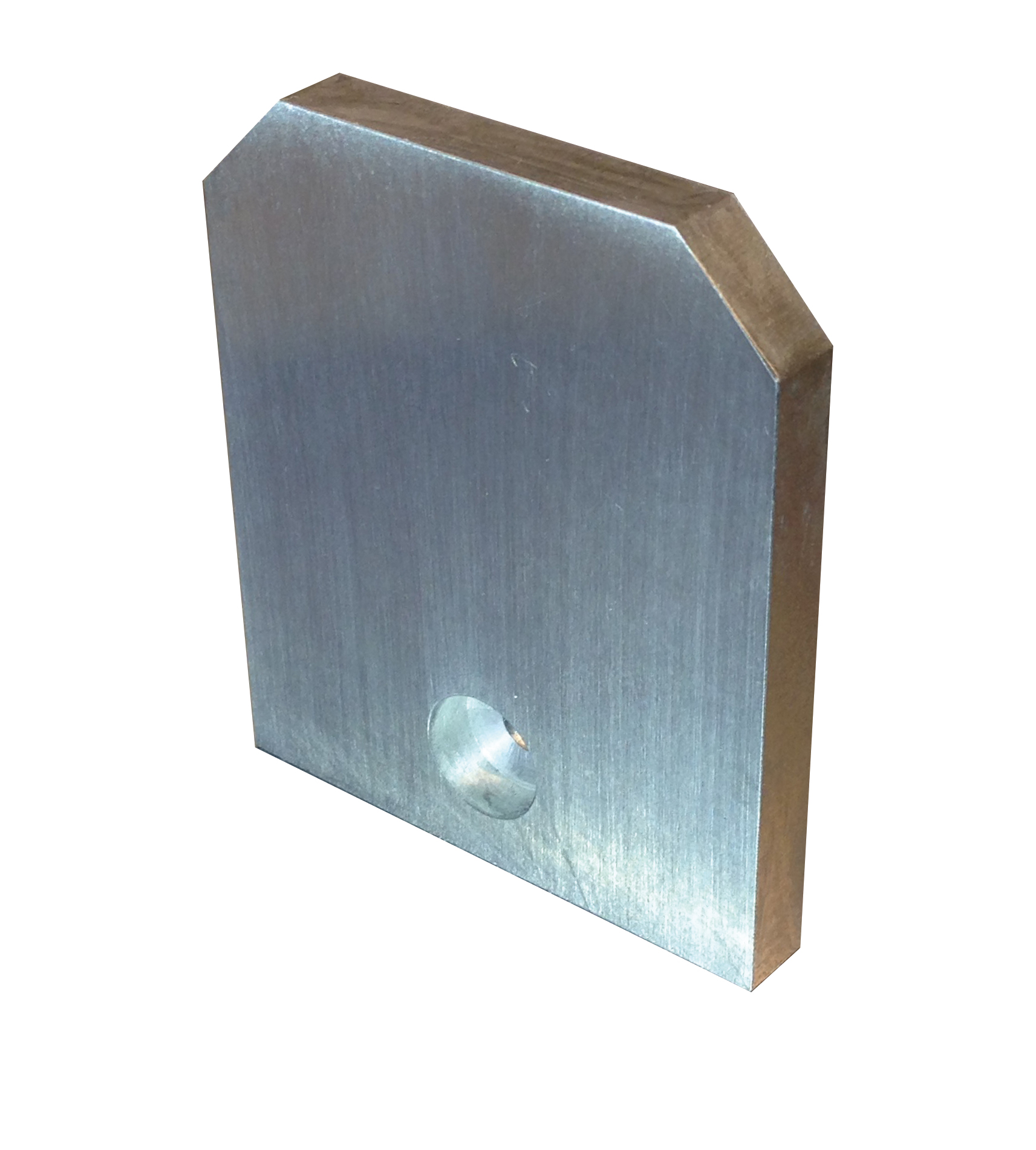

Endmaßhalter, massive Ausführung,Seitenhalter gegen das seitliche Kippen bei waagerechter Anwendung · zur Nutzung von Endmaßen für die präzise Messung sowie Eichung von Messgeräten · sehr stabile Ausführung · 60 x 70 x 8 mmm Gauge holder, solide design, holder, against lateral tilting by horizontal using · for using of gauge blocks to measuring or adjustment of measuring · instruments solide design · 60 x 70 x 8 mm

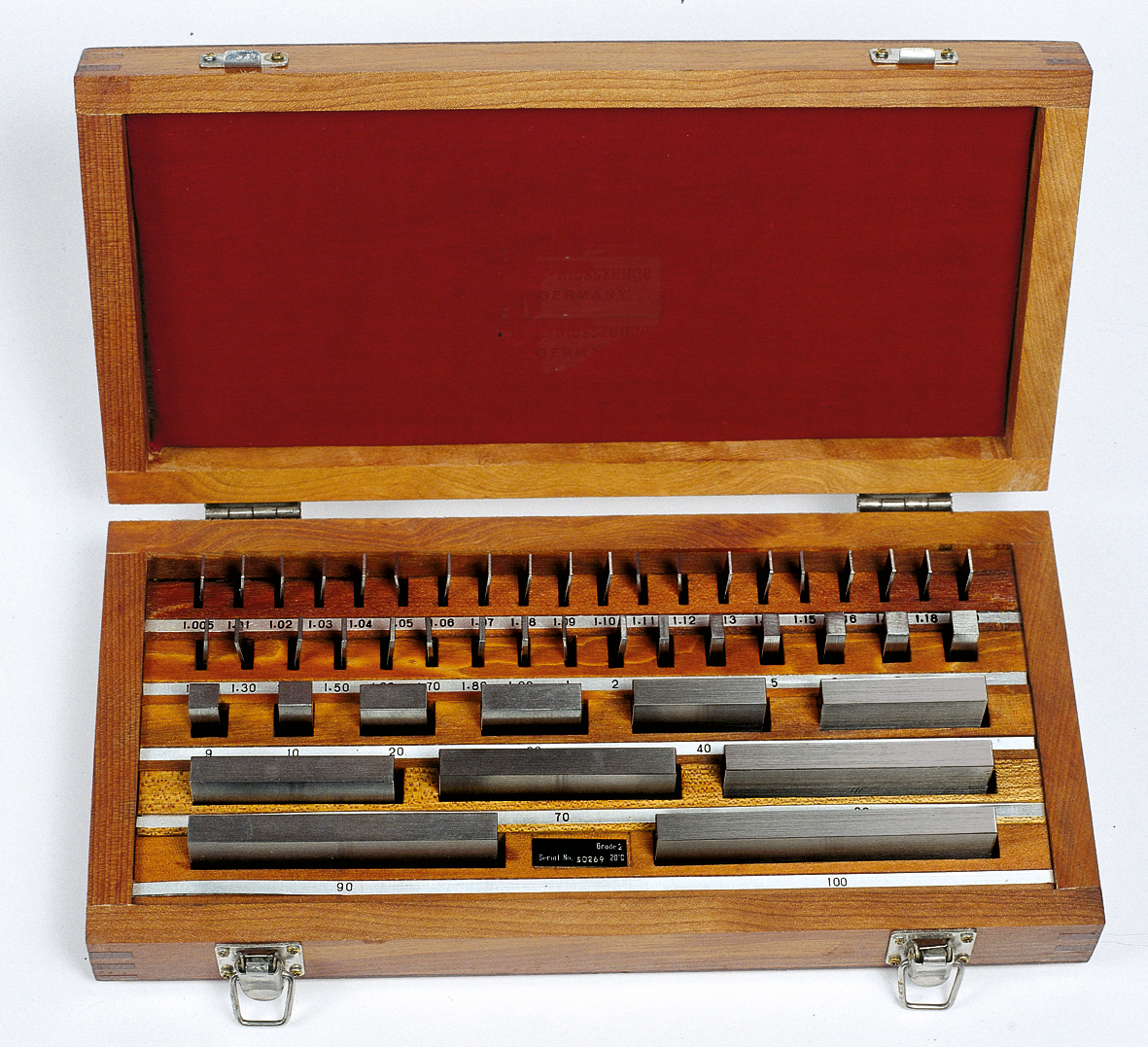

Endmasssatz aus Hartmetall Güte 0 - 32, 47 oder 87 Satz
· aus Hartmetall
· Genauigkeit DIN EN ISO 3650/0
· im Holzkasten
Gauge block set, made of carbide Degree 0 - 32, 47 oder 87 Set
· made of carbide steel
· in accuracy DIN EN ISO 3650/0
· in wooden case
Endmasssatz aus Hartmetall Güte 1- 32, 47 oder 87 Satz
· aus Hartmetall
· Genauigkeit DIN EN ISO 3650/1
· im Holzkasten
Gauge block set, made of carbide Degree - 32, 47 oder 87 Set
· made of carbide steel
· in accuracy DIN EN ISO 3650/1
· in wooden case
Endmasssatz aus Keramik Güte 0 - 32, 46 oder 47 Satz · aus Keramik · Genauigkeit DIN EN ISO 3650/0 · im Holzkasten Gauge block set, made of carbide Degree 0 - 32, 46 oder 47 Set · made of ceramic · in accuracy DIN EN ISO 3650/0 · in wooden case
Endmasssatz aus Keramik Güte 1- 32, 46 oder 47 Satz
· aus Keramik
· Genauigkeit DIN EN ISO 3650/1
· im Holzkasten
Gauge block set, made of carbide Degree 1 - 32, 46 oder 47 Set
· made of ceramic
· in accuracy DIN EN ISO 3650/1
· in wooden case
Endmasssatz aus Spezialstahl, gehärtet, Satz: 103 Stück
· aus Spezialstahl
· Genauigkeit DIN EN ISO 3650/0,1 oder 2
· im Holzkasten
Toleranzklasse 0
Bezugsnormal für die Kontrolle von Arbeits-Endmaßen.
Zur Einstellung von hochgenauen Messgeräten.
Toleranzklasse 1
Zur Kontrolle von Prüfmaßen, Prüflehren und zum Einstellen
von Längenmessgeräten auch für genaue Prüfarbeiten im
Messraum.
Toleranzklasse 2
Arbeits- und Einstellmaß für die Fertigung. Zur Prüfung von
z.B. Fühlhebelinstrumenten, Messuhren sowie als Ersatz für
feste Rachenlehren
Nennmaß mm:
1 x 1,005 / 49 x 1,01 - 1,49 / 49 x 0,5 - 24,5 / 4 x 25 - 100
Gauge block set, made of special steel, hardened, Set: 103 pcs.
· made of special steel
· in accuracy DIN EN ISO 3650/0, 1 or 2
· in wooden case
Accuracy grade 0
For testing measuring devices and setting up hightprecision gauges.
Accuracy grade 1
For testing check gauges, setting up measuring devices and as working
dimension.
Accuracy grade 2
Setting and working dimensions for production
Size mm:
1 x 1,005 / 49 x 1,01 - 1,49 / 49 x 0,5 - 24,5 / 4 x 25 - 100
Endmasssatz aus Spezialstahl, gehärtet, Satz: 112 Stück
· aus Spezialstahl
· Genauigkeit DIN EN ISO 3650/0,1 oder 2
· im Holzkasten
Toleranzklasse 0
Bezugsnormal für die Kontrolle von Arbeits-Endmaßen.
Zur Einstellung von hochgenauen Messgeräten.
Toleranzklasse 1
Zur Kontrolle von Prüfmaßen, Prüflehren und zum Einstellen
von Längenmessgeräten auch für genaue Prüfarbeiten im
Messraum.
Toleranzklasse 2
Arbeits- und Einstellmaß für die Fertigung. Zur Prüfung von
z.B. Fühlhebelinstrumenten, Messuhren sowie als Ersatz für
feste Rachenlehren
Nennmaß mm:
1 x 1,005 / 9 x 1,001 - 1,009 / 49 x 1,01 - 1,49 / 49 x 0,5 - 24,5 / 4 x 25 - 100
Gauge block set, made of special steel, hardened, Set: 112 pcs.
· made of special steel
· in accuracy DIN EN ISO 3650/0, 1 or 2
· in wooden case
Accuracy grade 0
For testing measuring devices and setting up hightprecision gauges.
Accuracy grade 1
For testing check gauges, setting up measuring devices and as working
dimension.
Accuracy grade 2
Setting and working dimensions for production
Size mm:
1 x 1,005 / 9 x 1,001 - 1,009 / 49 x 1,01 - 1,49 / 49 x 0,5 - 24,5 / 4 x 25 - 100

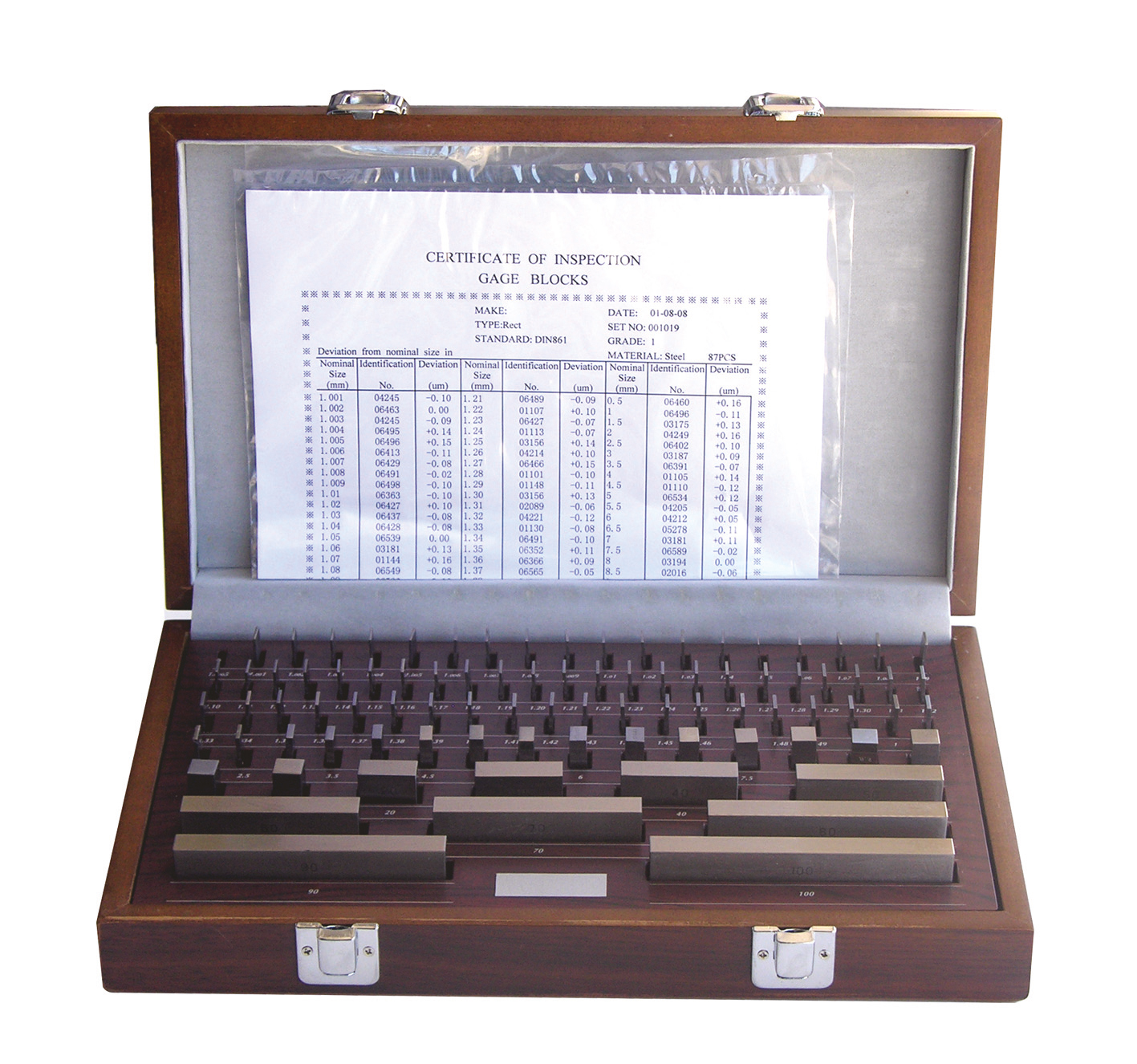

Endmasssatz aus Spezialstahl, gehärtet, Satz: 122 Stück
· aus Spezialstahl
· Genauigkeit DIN EN ISO 3650/0,1 oder 2
· im Holzkasten
Toleranzklasse 0
Bezugsnormal für die Kontrolle von Arbeits-Endmaßen.
Zur Einstellung von hochgenauen Messgeräten.
Toleranzklasse 1
Zur Kontrolle von Prüfmaßen, Prüflehren und zum Einstellen
von Längenmessgeräten auch für genaue Prüfarbeiten im
Messraum.
Toleranzklasse 2
Arbeits- und Einstellmaß für die Fertigung. Zur Prüfung von
z.B. Fühlhebelinstrumenten, Messuhren sowie als Ersatz für
feste Rachenlehren
Nennmaß mm:
1 x 1,0005 / 9 x 1,001 - 1,009 / 49 x 1,01 - 1,49 / 4 x 1,6 - 1,9 / 49 x 0,5 - 24,5 /8 x 30 - 100 / 2 x 25, 75
Gauge block set, made of special steel, hardened, Set: 122 pcs.
· made of special steel
· in accuracy DIN EN ISO 3650/0, 1 or 2
· in wooden case
Accuracy grade 0
For testing measuring devices and setting up hightprecision gauges.
Accuracy grade 1
For testing check gauges, setting up measuring devices and as working
dimension.
Accuracy grade 2
Setting and working dimensions for production
Size mm:
1 x 1,0005 / 9 x 1,001 - 1,009 / 49 x 1,01 - 1,49 / 4 x 1,6 - 1,9 / 49 x 0,5 - 24,5 /8 x 30 - 100 / 2 x 25, 75
Endmasssatz aus Spezialstahl, gehärtet, Satz: 32 Stück
· aus Spezialstahl
· Genauigkeit DIN EN ISO 3650/0,1 oder 2
· im Holzkasten
Toleranzklasse 0
Bezugsnormal für die Kontrolle von Arbeits-Endmaßen.
Zur Einstellung von hochgenauen Messgeräten.
Toleranzklasse 1
Zur Kontrolle von Prüfmaßen, Prüflehren und zum Einstellen
von Längenmessgeräten auch für genaue Prüfarbeiten im
Messraum.
Toleranzklasse 2
Arbeits- und Einstellmaß für die Fertigung. Zur Prüfung von
z.B. Fühlhebelinstrumenten, Messuhren sowie als Ersatz für
feste Rachenlehren
Nennmaß mm:
1 x 1,005 / 9 x 1,01 - 1,09 / 9 x 1,10 - 1,90 / 9 x 1 - 9 je 1 x 10, 20, 30, 50
Gauge block set, made of special steel, hardened, Set: 32 pcs.
· made of special steel
· in accuracy DIN EN ISO 3650/0, 1 or 2
· in wooden case
Accuracy grade 0
For testing measuring devices and setting up hightprecision gauges.
Accuracy grade 1
For testing check gauges, setting up measuring devices and as working
dimension.
Accuracy grade 2
Setting and working dimensions for production
Size mm:
1 x 1,005 / 9 x 1,01 - 1,09 / 9 x 1,10 - 1,90 / 9 x 1 - 9 je 1 x 10, 20, 30, 50
Endmasssatz aus Spezialstahl, gehärtet, Satz: 47 Stück
· aus Spezialstahl
· Genauigkeit DIN EN ISO 3650/0,1 oder 2
· im Holzkasten
Toleranzklasse 0
Bezugsnormal für die Kontrolle von Arbeits-Endmaßen.
Zur Einstellung von hochgenauen Messgeräten.
Toleranzklasse 1
Zur Kontrolle von Prüfmaßen, Prüflehren und zum Einstellen
von Längenmessgeräten auch für genaue Prüfarbeiten im
Messraum.
Toleranzklasse 2
Arbeits- und Einstellmaß für die Fertigung. Zur Prüfung von
z.B. Fühlhebelinstrumenten, Messuhren sowie als Ersatz für
feste Rachenlehren
Nennmaß mm:
1 x 1,005 / 20 x 1,01 - 1,20 / 7 x 1,30 - 1,90 / 9 x 1 - 9 / 10 x 10 - 100
Gauge block set, made of special steel, hardened, Set: 47 pcs.
· made of special steel
· in accuracy DIN EN ISO 3650/0, 1 or 2
· in wooden case
Accuracy grade 0
For testing measuring devices and setting up hightprecision gauges.
Accuracy grade 1
For testing check gauges, setting up measuring devices and as working
dimension.
Accuracy grade 2
Setting and working dimensions for production
Size mm:
1 x 1,005 / 20 x 1,01 - 1,20 / 7 x 1,30 - 1,90 / 9 x 1 - 9 / 10 x 10 - 100
Endmasssatz aus Spezialstahl, gehärtet, Satz: 8 Stück 125-500mm · aus Spezialstahl · Genauigkeit DIN EN ISO 3650/0 oder 1 · im Holzkasten Toleranzklasse 0 Bezugsnormal für die Kontrolle von Arbeits-Endmaßen. Zur Einstellung von hochgenauen Messgeräten. Toleranzklasse 1 Zur Kontrolle von Prüfmaßen, Prüflehren und zum Einstellen von Längenmessgeräten auch für genaue Prüfarbeiten im Messraum. Nennmaß mm: 125 / 150 / 175 / 200 / 250 / 300 / 400 / 500 Gauge block set, made of special steel, hardened, Set: 8 pcs.125-500mm · made of special steel · in accuracy DIN EN ISO 3650/0 or 1 · in wooden case Accuracy grade 0 For testing measuring devices and setting up hightprecision gauges. Accuracy grade 1 For testing check gauges, setting up measuring devices and as working dimension. Size mm: 125 / 150 / 175 / 200 / 250 / 300 / 400 / 500
