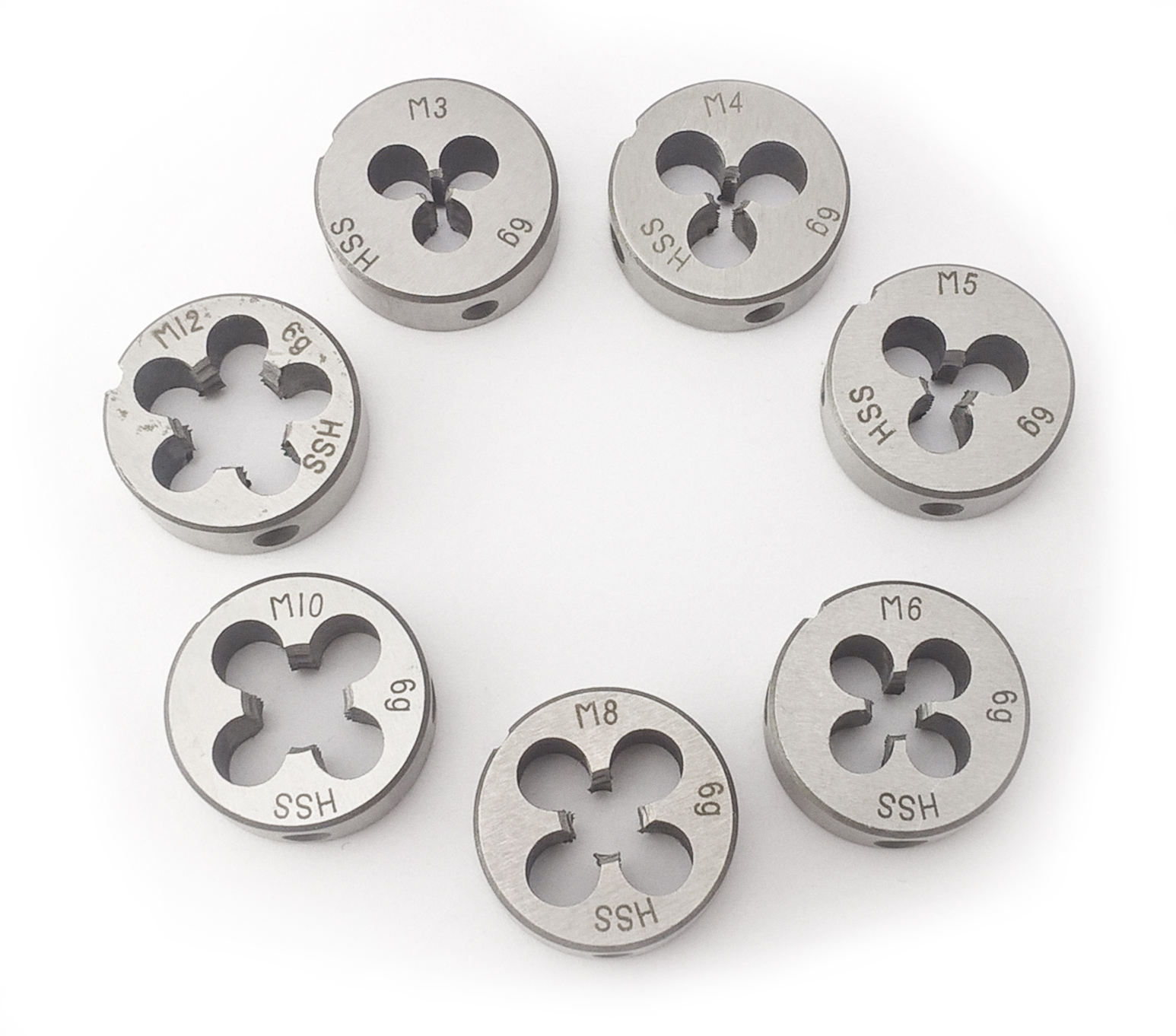

7-teilig Universal - Schneideisen - Set, 25 x 9 mm
Universal - Schneideisen, 25 x 9 mm, Werksnorm
Mit Schälanschnitt
HSS-G, geschliffen, rund
Inhalt:
je 1 Schneideisen: M3 - M4 - M5 - M6 - M8 - M10 - M12
Anwendungsgebiet:
Für Stähle bis 800N/mm²

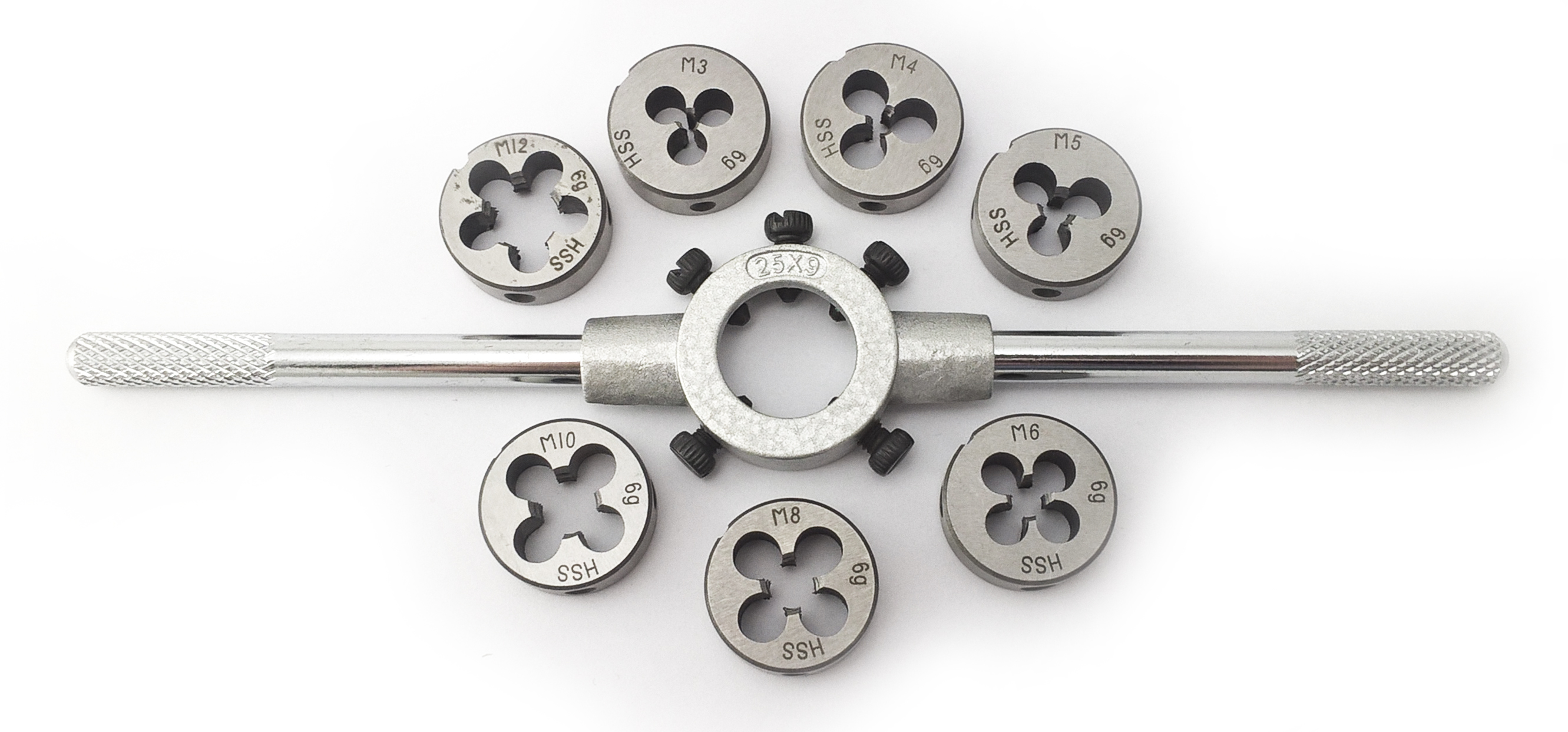

8-teilig Universal - Schneideisen - Set, 25 x 9 mm, Inkl. Schneideisenhalter
Universal - Schneideisen, 25 x 9 mm, Werksnorm
Mit Schälanschnitt
HSS-G, geschliffen, rund
Inhalt:
je 1 Schneideisen: M3 - M4 - M5 - M6 - M8 - M10 - M12
1 Schneideisenhalter DIN 223 - 25 x 9 mm
Anwendungsgebiet:
Für Stähle bis 800N/mm²

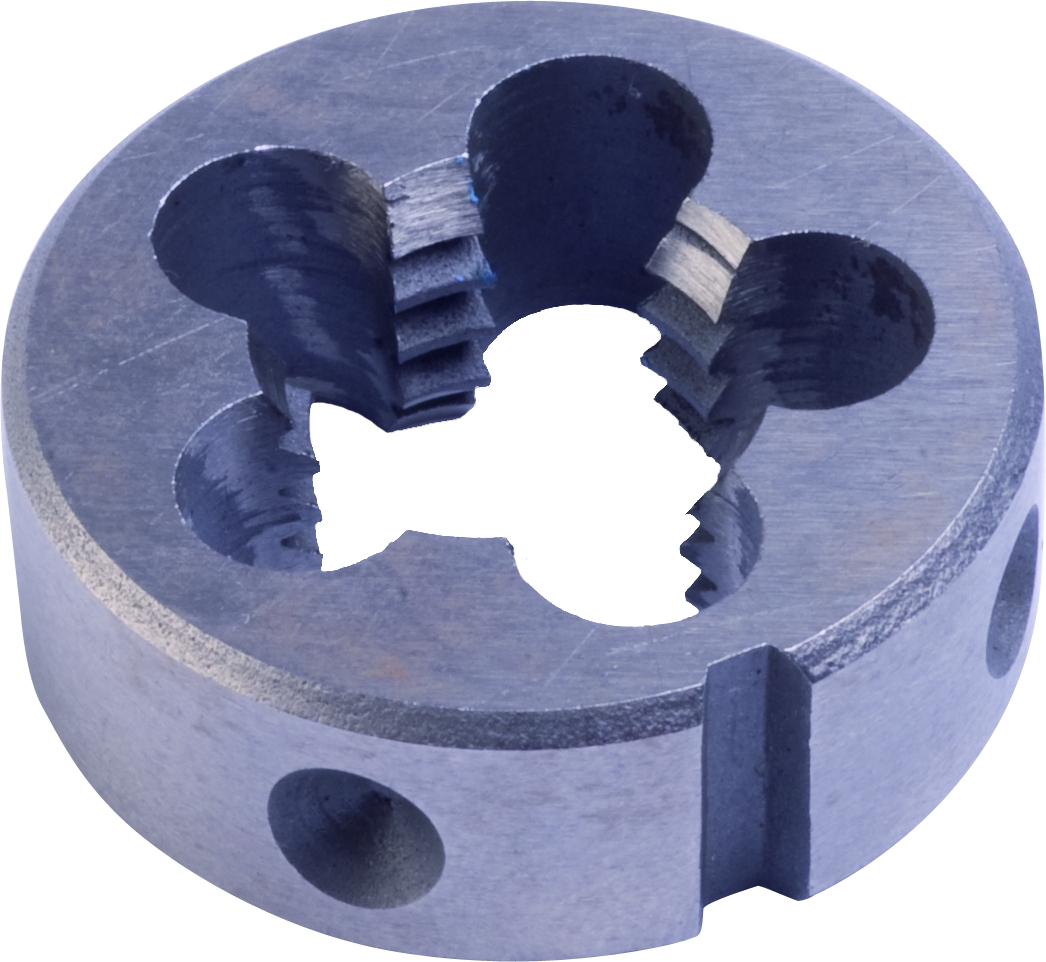

HSSG-STANDARD-Runde-Schneideisen EN 22568 B (alt DIN 223 B) mitSchälanschnitt, metrisches ISO-Feingewinde DIN 13, Links
Größe: M3 - M75.
.AnwendungsgebietFür Stähle bis 800 N/mm².
HSS-G Round Dies EN 22568 B (old DIN 223 B)
with spiral point, metric ISO-fi ne thread DIN 13
Range of applicationsFor steels below 800 N/mm²
HSSG-STANDARD-Schneideisen Gasgewinde DIN EN 24231 B
Größe: G 1/8 - G 2.
.AnwendungsgebietFür Stähle bis 900 N/mm².
HSS-G Round dies gas thread DIN 5158 (EN 24231), Form B
bright fi nish, Pipe Thread DIN ISO 228
Range of applicationsFor steels up to 800 N/mm².
HSSG-STANDARD-Universalschneideisen mit Schälanschnitt 25 x 9 mm Werksnorm
Größen: M3 - M12
AnwendungsgebietFür Stähle bis 800 N/mm².
HSS-G Universal dies
25 x 9 works standard, with spiral pointRange of applicationsFor steels below 800 N/mm²

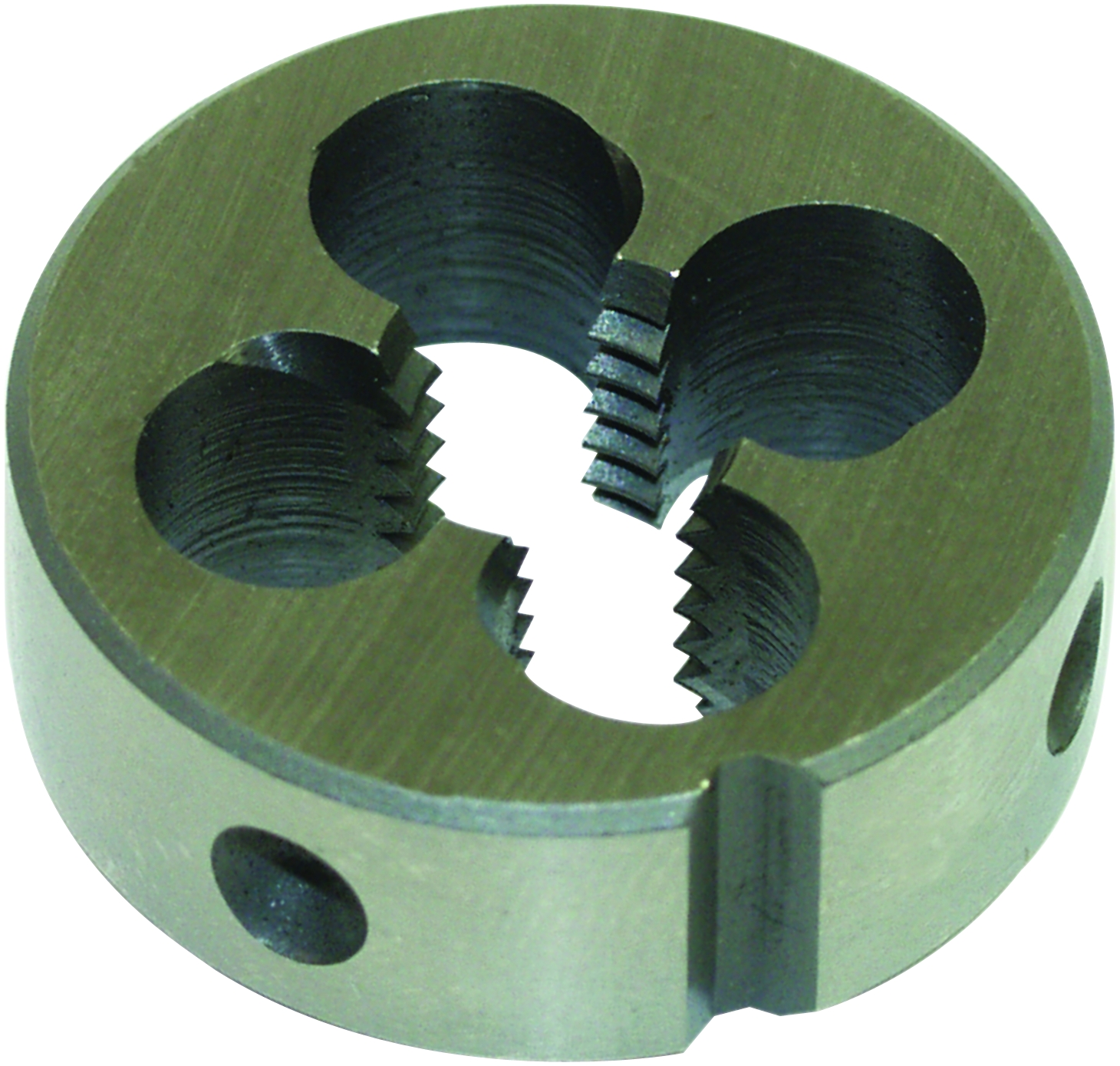

ISO-Regelgewinde DIN 13, M 1 M 100, EN 22568 (alt DIN 223 B), Schneideisen HSSG
Präzisions-Schneideisen aus HSS-M2 Stahl
EN 22568 (alt DIN 223 B)
Mit Schälanschnitt
Metrisches ISO-Regelgewinde DIN 13
HSS-M2, geschliffen, rund
Anwendungsgebiet:
Präzisions-Schneideisen mit Schälanschnitt (M 1 ? M 100) für Hand? und Maschinengebrauch in gut spanbare Bau? und Automatenstähle bis 800N/mm²
Schneideisen HSSECo5, DIN EN 22568, nit, rechtsschneidend, ab M12 mit Schälanschnitt,
Größen: M8-M20.
VerpackungseinheitenEinzelverpackung in weißemUmkarton

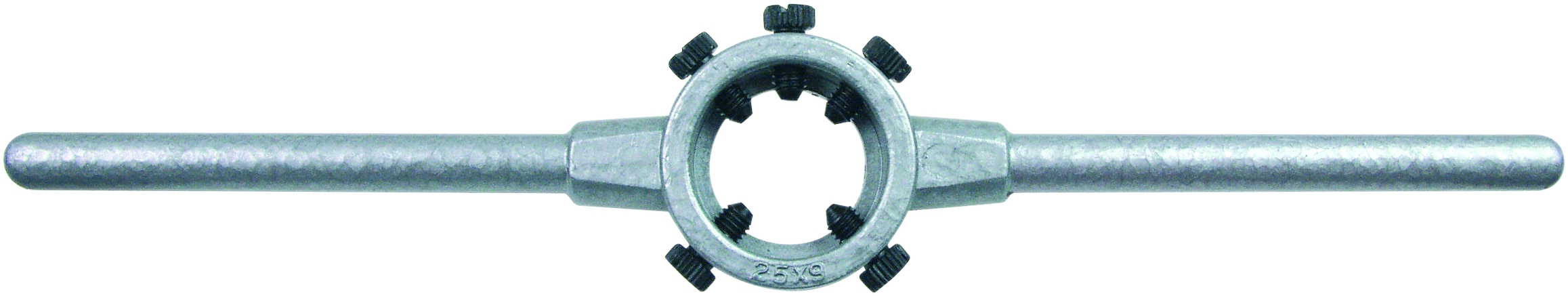

Schneideisenhalter DIN 225
zur direkten Aufnahme von Schneideisen nach DIN 223/5158, DIN EN 22568, DIN EN 24230, DIN EN 24231
Größen: Gr. 16 x 5 - für M1-M2,6 (Gesamtlänge: 160 mm)Gr. 20 x 5 - für M3-M4 (Gesamtlänge: 200 mm)Gr. 20 x 7 - für M4,5-M6 (Gesamtlänge: 200 mm)Gr. 25 x 9 - für M7-M9 (Gesamtlänge: 224 mm)Gr. 30 x 11 - für M10-M11 (Gesamtlänge: 280 mm)Gr. 38 x 10 - für M12-M14 (Gesamtlänge: 315 mm)Gr. 38 x 14 - für M12-M14 (Gesamtlänge: 315 mm)Gr. 45 x 14 - für M15-M20 (Gesamtlänge: 450 mm)Gr. 45 x 18 - für M16-M20 (Gesamtlänge: 450 mm)Gr. 55 x 22 - für M22-M24 (Gesamtlänge: 560 mm)
VerpackungseinheitenEinzelverpackung in weißemUmkarton

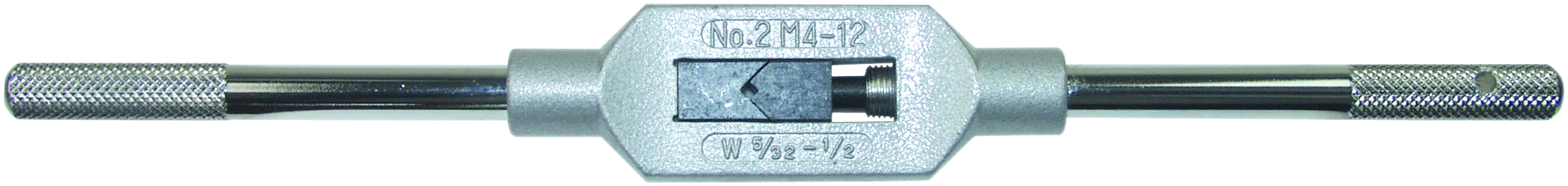

Verstellbare Windeisen DIN 1814
aus Zinkdruckguss
Anwendungsgebiet:
Zum Gewindeschneiden an schwer zugänglichen Stellen und
zum Spannen von Vierkantschäften. Ein Griff abschraubbar.
Innenmaß
Für Gewindebohrer M
Für Gewindebohrer Ww.
Länge
0 mm
M 1 - 8
1/16 – 1/4
130 mm
1 mm
M 1 – 10
1/16 – 3/8
180 mm
1 1/2 mm
M 1 – 12
1/16 – 1/2
180 mm
2 mm
M 4 – 12
5/32 – 1/2
280 mm
3 mm
M 5 – 20
7/32 – 3/4
380 mm
4 mm
M 11 – 27
7/16 – 1
500 mm
5 mm
M13 – 32
1/2 - 1.1/4
700 mm
6 mm
M 18 – 42
3/4 - 1.1/2
1000 mm
7 mm
M 25 – 52
1-2
1250 mm
8 mm
M 25 – 64
Adjustable Tap Wranches DIN 1814
die cast zinc housing
Range of applicationsFor thread cutting in inaccessible places and tensioningsquare shanks. One of handle can be unscrewed.

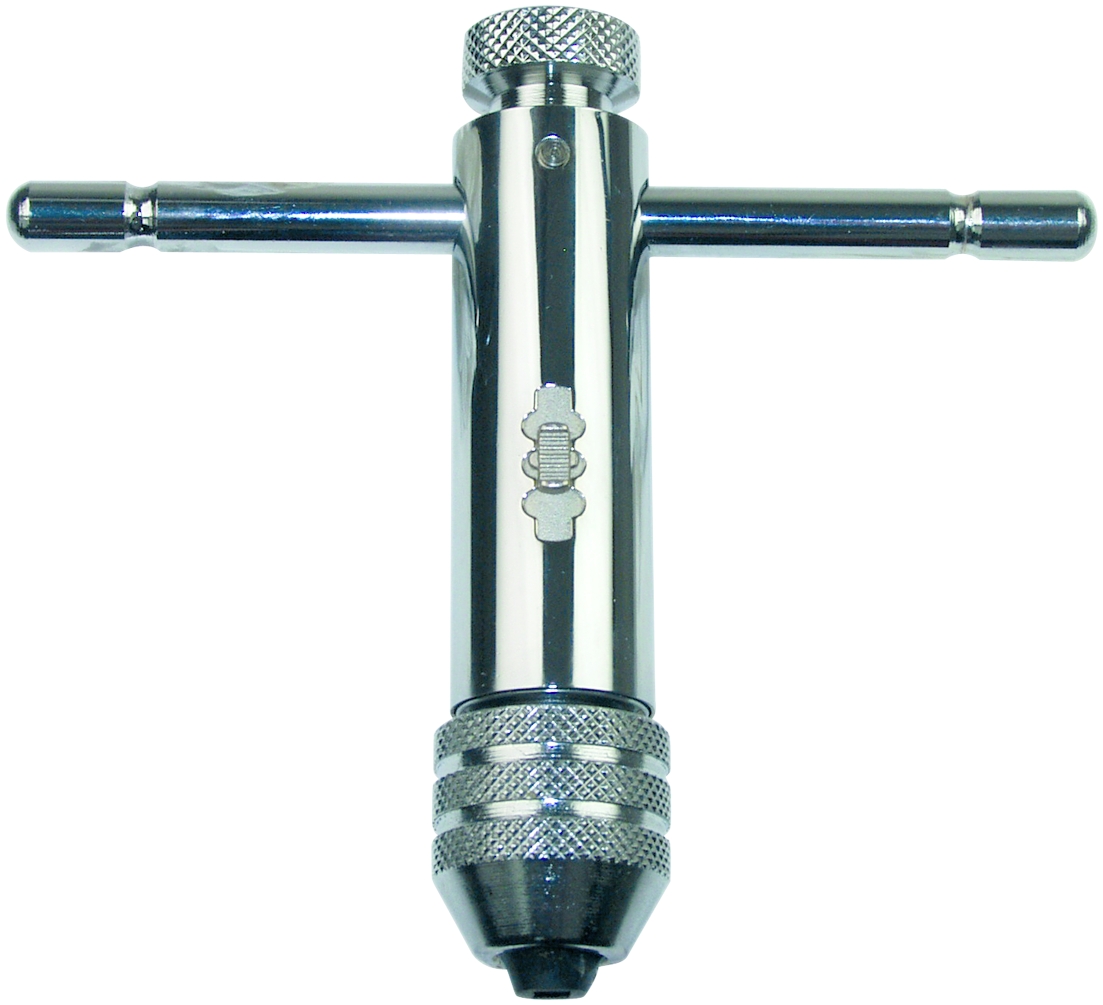

Werkzeughalter mit Ratsche, kurze Ausführungfür Rechts- und Linksgang
Größen:
Gr. 1 - für M3-M10 (Gesamtlänge: 85 mm)
Gr. 2 - für M5-M12 (Gesamtlänge: 100 mm)
Gr. 3 - für M13-M20 (Gesamtlänge: 115 mm)
VerpackungseinheitenEinzelverpackung in weißem Umkarton

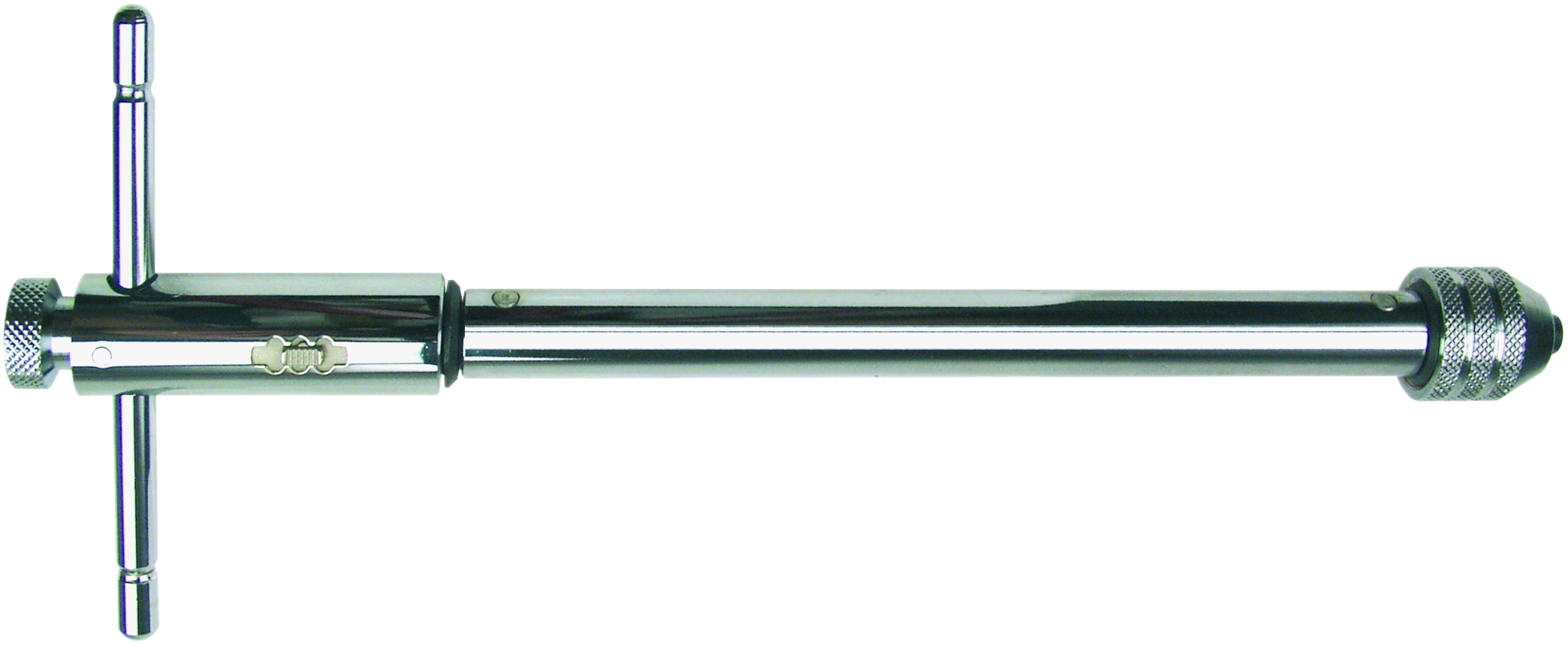

Werkzeughalter mit Ratsche, lange Ausführungfür Rechts- und Linksgang
Größen: Gr. 1 - für M3-M10 (Gesamtlänge: 250 mm)Gr. 2 - für M5-M12 (Gesamtlänge: 300 mm)
VerpackungseinheitenEinzelverpackung in weißem Umkarton
