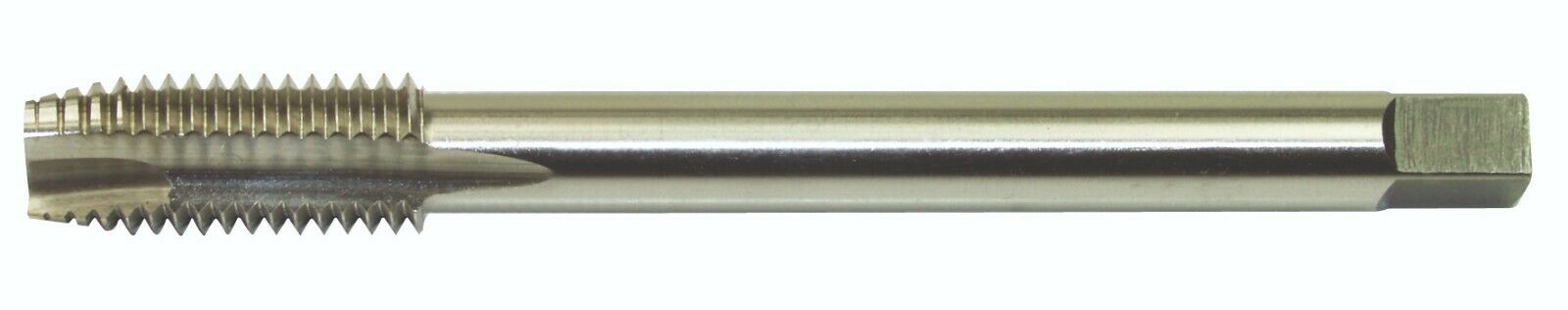

Maschinengewindebohrer DIN 374, HSS-E, ( CO ) Form B für Durchgangsbohrungen, 5% Cobalt legiert
für metrisches ISO - Feingewinde DIN 13
mit Überlaufschaft für Durchgangsgewinde
Größen: M 3 - M 52

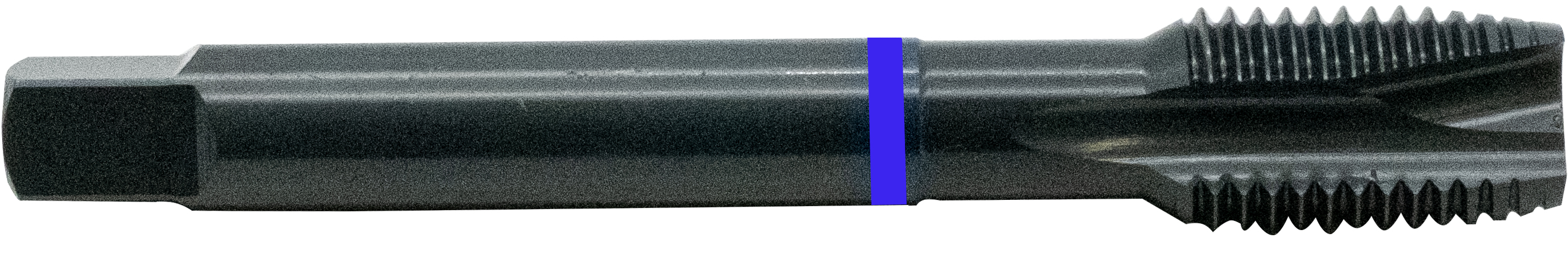

HSS-Co5 PROFILINE - Blauring Maschinengewindebohrer DIN 376, Form B
mit Überlaufschaft
Durchmessertoleranz ISO 2 / 6H
Anwendungsgebiet
Für Durchgangsgewinde zur Bearbeitung von rost- und säurebeständigen Stählen
Verpackungseinheiten
Einzelverpackung in Splitpack
HSS-Co5 PROFILINE- blue ring machine taps DIN 376, form B
with reduced shank tolerance ISO 2 / 6H
Range of applications
For trough holes for machining rust and acid-resistant steels
Packaging units
single pack in Splitpack

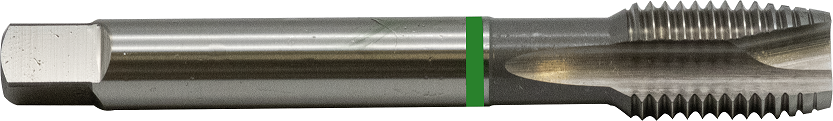

HSS-Co5 PROFILINE- Grünring Maschinengewindebohrer DIN 376, Form B
mit Überlaufschaft
Durchmessertoleranz ISO 2 / 6H
Anwendungsgebiet
Für Durchgangsgewinde zur Bearbeitung von allgemeinen Stählen - universeller Einsatz
Verpackungseinheiten
Einzelverpackung in Splitpack
HSS-Co5 PROFILINE - green ring machine taps DIN 376, form B
with reduced
shank tolerance ISO 2 / 6H
Range of applications
For through holes and for machining steels generally - universal using
Packaging units
single pack in Splitpack

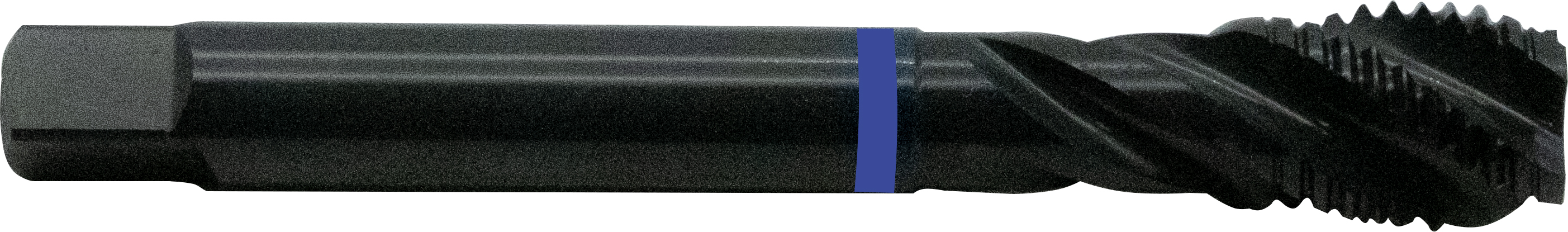

HSS-Co5 PROFILINE - Blauring Maschinengewindebohrer DIN 376, Form C (12-36mm)
39° RSP, mit Überlaufschaft
Durchmessertoleranz ISO 2 / 6H
Anwendungsgebiet
Für Grundgewinde zur Bearbeitung von rost- und säurebeständigen Stählen
Verpackungseinheiten
Einzelverpackung in Splitpack
HSS-Co5 PROFILINE - blue ring machine taps DIN 376, form C (12-36mm)
39° spiral flute, with reduced
shank tolerance ISO 2 / 6H
Range of applications
For bottoming holes for machining rust and acid-resistant steels
Packaging units single pack in Splitpack
HSS-Co5 PROFILINE - Weißring Maschinengewindebohrer DIN 376, Form C (12-20 mm)
mit Überlaufschaft
Durchmessertoleranz ISO 2 / 6H
Anwendungsgebiet
Für Durchgangs- und Grundgewinde zur Bearbeitung von Gussstoffen
Verpackungseinheiten
Einzelverpackung in Splitpack
HSS-Co5 PROFILINE - white ring machine taps DIN 376, form C (12-20 mm)
with reduced shank tolerance ISO 2 / 6H
Range of applications
For trough and bottoming holes for machining cast materials
Packaging units single pack in Splitpack

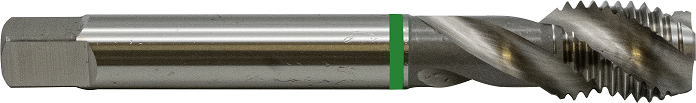

HSS-Co5 PROFILINE - Grünring Maschinengewindebohrer DIN 376, Form C
39° RSP, mit Überlaufschaft
Durchmessertoleranz ISO 2 / 6H
Anwendungsgebiet
Für Grundgewinde zur Bearbeitung von allgemeinen Stählen - universeller Einsatz
Verpackungseinheiten
Einzelverpackung in Splitpack
HSS-Co5 PROFILINE - green ring machine taps DIN 376, form C
39° spiral flute, with reduced
shank tolerance ISO 2 / 6H
Range of applications
For bottoming holes and for machining steels generally - universal using
Packaging units
single pack in Splitpack

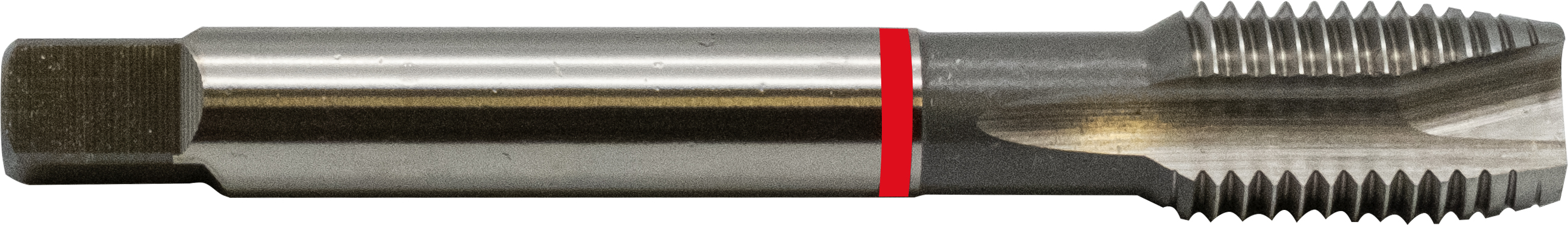

HSS-Co5 PROFILINE- Rotring
Maschinengewindebohrer DIN 376, Form B
mit Überlaufschaft
Durchmessertoleranz ISO 2 / 6H
Anwendungsgebiet
Für Durchgangsgewinde zur Bearbeitung von
allgemeinen Stählen, hochfesten Stählen über 1.000 N/mm²
Verpackungseinheiten
Einzelverpackung in Splitpack
HSS-Co5 PROFILINE- red ring
machine taps DIN 376, form B
with reduced
shank tolerance ISO 2 / 6H
Range of applications
For trough holes and for machining steels generally,
highstrength steels over 1.000 N/mm²
Packaging units
single pack in Splitpack
HSS-Co5 PROFILINE - Rotring Maschinengewindebohrer DIN 376, Form C (12-20mm)
39° RSP, mit verstärktem Schaft
Durchmessertoleranz ISO 2 / 6H
Anwendungsgebiet
Für Grundgewinde zur Bearbeitung von allgemeinen Stählen,
hochfesten Stählen über 1.000 N/mm²
Verpackungseinheitn
Einzelverpackung in Splitpack
HSS-Co5 PROFILINE - red ring machine taps DIN 376, form C (12-20mm)
39° spiral flute, with reinforced
shank tolerance ISO 2 / 6H
Range of applications
For bottoming holes and for machining steels generally,
highstrength steels over 1.000 N/mm²
Packaging units
single pack in Splitpack

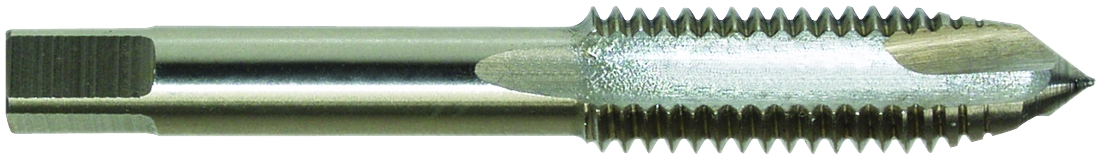

HSSG-STANDARD-Einschnittgewindebohrer DIN 352, Form B Schälanschnittmetrisches ISO-Regelgewinde DIN 13, für Hand- und Maschineneinsatz
Größen: M 3 - M 12
AnwendungsgebietFür Durchgangsgewinde undSacklochgewinde in Stählen bis800 N/mm2 Festigkeit.
HSS-G short machine taps DIN 352, Form B, right hand
with spiral point, bright finish, metric ISO coarsethread DIN 13
Range of applicationsFor Hand and Machine tapping. For through and blind holesin steels up to 800 N/mm² tensile strength.
STANDARD Maschinengewindebohrer DIN 376, RSP cobaltlegiert ,rechtsgenutet 35°,mit Überlaufschaft, blanke Ausführung oder TIN-beschichtet, metrisches ISO-Regelgewinde DIN 13
Größen: M 3 - M 24
AnwendungsgebietFür Sacklochgewinde in Stählenbis 1000 N/mm2 Festigkeit, inlangspanenden Werkstoffen.
HSS-E machine taps DIN 376, Form RSP
with 35° spiral point and reduced shank,cobalt alloyed, bright finish or TIN coatedmetric ISO-coarse thread DIN 13Range of applicationsFor through holes in steels up to 1000 N/mm² tensilestrength.
Vierkant nach DIN 10, Größen 2,1 - 32,0 mmAnwendungsgebietZur Verlängerung von Handgewindebohrern und Reibahlen
Extension sleeves DIN 377Squares acc. to DIN 10Range of applicationsFor extending hand taps and Reamers
Größe
Gesamtlänge
Gewindeart
2,1 2,4 2,7 3 3,4 3,8 4,3 4,9 5,5 6,2 7 8 9 10 11 12 13 14,5 16 18 20 22 24 26 29 32
60 70 80 90 95 100 105 110115 120 125 125 130140 150 155 165 175 180200 220 220 235 250 265 285
M 1 - 2,6 M 3 M 3,5 M 4 M 4,5 - 8 M 9 - 10 M 11 M 12 M 14 - 16 M 18 M 20 M 22 - 24 M 25 - 27 M 28 - 30 M 32 - 33 M 34 - 36 M 39 - 42 M 45 - 48 M 50 - 52
